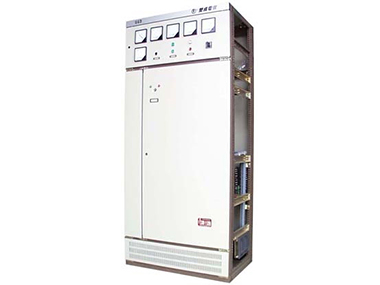

GGD型交流低壓配電柜

概述：

PGL1、2型交流低壓配電屏適用于發電廠、變電站、工礦企業等電力用戶，作為交流50HZ、380V及以下低壓配電系統中動力、照明、配電之用。其性能符合GB7251和IEC439等標準。

特點：

       本產品系戶內安裝，為雙面維護的低壓配電裝置?；窘Y(jié)構采用薄鋼板及角鋼焊接組合而成。屏面上方有儀表門，可裝指示儀表、信號燈、按鈕等，中部有操作面板，下方有雙開門。屏背面有上、下雙開門，維修方便。中性母線裝在屏下方的絕緣子上。多屏并列時，屏與屏之間加裝隔板，始終端兩側可加裝防護側板。

　 GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力，照明及配電設備的電能轉換，分配與控制之用。GGD型交流低壓配電柜符合IEC439《低壓成套開設備和控制設備》，GB/T7251《低壓成套開關設備》等標準。

使用條件

　1.周圍安氣溫度不高于＋40℃，不低于－5℃.24h內平均溫度不得高于＋35℃。

　2.戶內安裝使用，使用地點的海拔高度不得超2000m。

　3.周圍空氣相對濕度在最高溫度為＋40℃時不超過50%，在較低溫度是允許有較大的相對濕度。（例如＋20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

　4.設備安裝時與垂直面的傾斜度不超過5度。

　5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使用電器元件受到腐蝕的場所。

　6.用戶有特殊要求時可與制造廠協商解決。
